مشخصات فنی برج خنک کننده

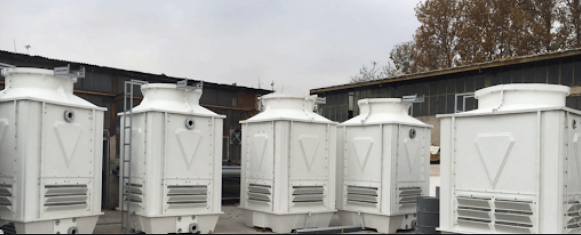

برج خنک کننده شرکت ناب زیست با بدنه فایبرگلاس در انواع مدار باز و مدار بسته قابل عرضه و تولید می‌باشد. این مشخصات با توجه به نوع و مدل خنک‌کن، نوع و جنس متریال بکار رفته نیز قابل تغییر خواهد بود. ضخامت بدنه فایبرگلاس با توجه به وزن آب و ظرفیت دستگاه متغیر می باشد. همچنین پارامتر سیستم هوادهی در هر مدل معین دارای فن یا پروانه با قطر مشخص می باشد. توان الکتروموتور با توجه به گشتاور مورد نیاز چرخش پروانه و صرفاً جهت هوادهی معین در کاتالوگ قید شده است.
اطلاعات اصلی برج خنک کننده
• ظرفیت و توان سرمایشی یا قدرت برج خنک کننده در کاهش دمای آب
• حداکثر دمای ورودی به کولینگ تاور و حداقل دمای خروجی از کولینگ تاور
• میزان حجم دبی مجاز سیال آب در گردش در ورودی به دستگاه
• میزان مصرف آب در فصول گرم و سرد با توجه به شرایط کاری استاندارد
• ابعاد و دایمنشن نهایی هر یک از ظرفیت‌های مختلف تولیدی
• وزن درحال کار - وزن خشک سازه اصلی
• اتصالات ورودی و خروجی - اتصالات جانبی
• توان مصرفی الکتروموتور و میزان آمپر مصرفی یا نوع برق مصرفی (سه فاز یا تک فاز)
• قطر پروانه یا فن به عنوان مرکز مکش هوا
• میزان حجم هوای تولیدی بر اساس واحد CFM
• تعداد پره های فن یا پروانه با توجه به میزان هوادهی لازم

نحوه صحیح انتخاب برج خنک کننده
طراحی و انتخاب سیستم‌های برودتی نباید توسط افراد عادی صورت پذیرد بلکه این موضوع باید توسط کارشناس مربوطه صورت پذیرد. مشاور فنی پروژه با داشتن دانش مهندسی موجب انتخاب صحیح و اصولی این تجهیز می‌شود. کارشناس با در نظر گرفتن اصول و اساس طراحی، برج خنک کننده مورد نظر را پیشنهاد نماید. در مرحله انتخاب کولینگ تاور باید جوانب مختلف کمی و کیفی را در نظر گرفت. اصول اصلی در فرآیند انتخاب و طراحی برج خنک کننده انجام محاسبات ظرفیت و تعیین میزان آب مصرفی می‌باشد. محاسبه پارامترهای طراحی همچون راندمان، توان برودتی و برآورد فراهم کردن آب مصرفی از مهمترین بخشهای انتخاب محسوب می‌شود.

در مرحله خرید برج خنک کننده صرفاً استفاده از کاتالوگ مشخصات فنی به هیچ عنوان توصیه نمی‌شود. انتخاب هر ماشین صنعتی از کاتالوگ نباید صرفاً با توجه به ظرفیت آن صورت پذیرد. علاوه بر ظرفیت سرمایشی کولینگ تاور عوامل دیگری نیز بر پارامتر انتخاب و طراحی این تجهیز تأثیرگذار می‌باشد. عوامل جانبی همچون اقلیم محل نصب و شرایط کیفی استاندارد آب تأثیر بسزایی بر خرید و انتخاب صحیح خواهد داشت. بنابراین بهتر است از انتخاب کولینگ تاور به صورت غیرکارشناسی از کاتالوگ مشخصات فنی خودداری نمایید. بهترین گزینه در انتخاب تأسیسات صنعتی استفاده همزمان از کلیه پارامترهای در دسترس طراحی است. مهمترین ابزار طراحی استفاده از نرم افزارهای آنلاین در محاسبات مهندسی و استفاده از کاتالوگ سازندگان سیستم‌های برودتی می‌باشد.

ابعاد و مشخصات برج خنک کننده
انرژی حرارتی دفع شده در برج خنک‌کننده به محیط اطراف سبب سرد‌ شدن سیال خنک کاری می‌شود و از این جهت برج‌ خنک‌کن را نوعی سردکن صنعتی نیز قلمداد می‌کنند. انتقال انرژی در برج خنک کننده از طریق گرمای نهان تبخیر سیال خنک کاری صورت می‌پذیرد و از این رو درصد‌ کمی از حجم در گردش سیال تبخیر‌ شده وارد هوای محیط بیرون می‌شود. سیال خنک‌کاری باید درگردش خود در یک سیکل گرمازا و در عبور از برج‌خنک‌کننده توانایی دریافت میزان قابل توجهی از انرژی را دارا باشد. در واقع توانایی دریافت انرژی در سیال خنک‌کاری تحت عنوان ظرفیت‌گرمایشی‌ویژه مطرح می‌باشد که بهترین سیال در خنک‌کنندگی یک چرخه‌صنعتی آب می‌باشد. انتقال جرمی بخارات حاصل از تبخیر در برج‌خنک‌کننده در صورتی که سیال در گردش از نوع آب باشد سبب افزایش رطوبت نسبی محیط اطراف و تشکیل مه می‌شود.در نتیجه توصیه می‌گردد برج‌خنک‌کننده در محیط بیرون(outdoor) نصب گردد تا هوای داخل محیط قرارگیری به مرور زمان اشباع نشود و راندمان نهایی (Efficiently) افت نداشته باشد.
ابعاد برج خنک کننده در واقع فاکتور اصلی ایجاد سطح مبادله انرژی به شمار می آید . به هر میزان برج خنک کن ابعاد بزرگتری داشته باشد سطح مقطع بزرگتری خواهد داشت و این به معنای انتقال حرارت بیشتر می باشد. ابعاد و اندازه یک کولینگ تاور رابطه مستقیمی با ظرفیت سرمایی یا توان برودتی دارد. برجهای بزرگتر طبیعتاً ظرفیت بیشتری خواهند داشت. امروزه نمونه های از اسکیل بزرگ کاربرد برج خنک کننده را در صنعت در نیروگاه و پالایشگاه ها می توان به راحتی جستجو نمود. در اکثر نیروگاه ها قالباً از برجهای غول پیکر بتنی با سازه هذلولی جهت خنک نمودن حجم بسیار زیادی از آب در ساعت استفاده می شود. در اسکیل کوچک و در ابعاد تقریبی 100 در 100 می توان مشاهده نمود که برجهای خنک کننده کوچک در صنایع کوچک همانند تزریق پلاستیک ، گلاب گیری و عرق گیری استفاده میگردد. مشخصات ابعادی دستگاه های برودتی و ماشین آلات فاکتوری است که همواره در کاتالوگ محصولات شرکت های سازنده می توان آن را مشاهده نمود.

رسوب گرفتگی در برج خنک کننده
رسوب و گرفتگی تجهیزات و قطعات داخلی برج خنک کننده یکی از عمده مسائل اجتناب ناپذیر در کولینگ تاور محسوب می شود که در طی عمر کاری این دستگاه ممکن است به صورت متوالی ایجاد مشکل نماید. در بیشتر انواع برج های خنک کننده اعم از مدار باز - جریان مخالف و همچنین جریان متقاطع بیشتر رسوب گرفتگی به دلیل تبخیر آب و تغلیظ نمک های محلول در آب می باشد. رسوبات تشکیل شده در مدار برج خنک کننده عموماً از جنس آهک بوده و به رنگ سفید و قهوه ای روشن در میان شیارهای پکینگ و قطعات جانبی دیگر تشکیل می شوند. رسوبات آهکی تشکیل شده در بخش های داخلی برج خنک کننده بیشتر به دلیل املاح سنگین آب همچون کلسیم، منیزیم و کاتیون های فلزی و نمکی تشکیل می شود.
راهکارهای اصلی و اساسی در کاهش میزان رسوب پذیری برج خنک کننده
• استفاده از پکینگ مدیا یا پوشال خنک کننده آنتی باکتریال و ضد رسوب همانند پکینگ نت اسپلش
• کاربرد نازل‌ها و افشانک‌های پاشش آب با خاصیت آنتی کلاگ
• استفاده از الیاف نانو پودری و نانو فایبر در بافت اصلی قطعات بدنه
• تزریق آب Make up با کیفیت بالا یا به صورت سختی گیری شده
• تنظیم دقیق بلودان یا تخلیه آب غلیظ از قسمت تشت یا بیسین
• انتخاب برج خنک کننده با سیستم خنک کاری هیبریدی و کاهش میزان تبخیر آب
• عدم کاربری تجهیزات فلزی و کاهش میزان زنگ زدگی و عدم تلفیق مواد رسوبات سنگین ناشی از لوله ها یا اتصالات فلزی
• استفاده از فلیترهای فلزی یا غیر فلزی در بخش ورودی هوای کولینگ تاور که سبب ممانعت از ورود گرد و غبار موجود در هوا می شود

مشخصات فنی برج خنک کننده
برج خنک کننده شرکت ناب زیست با بدنه فایبرگلاس در انواع مدار باز و مدار بسته قابل عرضه و تولید می‌باشد. این مشخصات با توجه به نوع و مدل خنک‌کن، نوع و جنس متریال بکار رفته نیز قابل تغییر خواهد بود. ضخامت بدنه فایبرگلاس با توجه به وزن آب و ظرفیت دستگاه متغیر می باشد. همچنین پارامتر سیستم هوادهی در هر مدل معین دارای فن یا پروانه با قطر مشخص می باشد. توان الکتروموتور با توجه به گشتاور مورد نیاز چرخش پروانه و صرفاً جهت هوادهی معین در کاتالوگ قید شده است.
اطلاعات اصلی برج خنک کننده
• ظرفیت و توان سرمایشی یا قدرت برج خنک کننده در کاهش دمای آب
• حداکثر دمای ورودی به کولینگ تاور و حداقل دمای خروجی از کولینگ تاور
• میزان حجم دبی مجاز سیال آب در گردش در ورودی به دستگاه
• میزان مصرف آب در فصول گرم و سرد با توجه به شرایط کاری استاندارد
• ابعاد و دایمنشن نهایی هر یک از ظرفیت‌های مختلف تولیدی
• وزن درحال کار - وزن خشک سازه اصلی
• اتصالات ورودی و خروجی - اتصالات جانبی
• توان مصرفی الکتروموتور و میزان آمپر مصرفی یا نوع برق مصرفی (سه فاز یا تک فاز)
• قطر پروانه یا فن به عنوان مرکز مکش هوا
• میزان حجم هوای تولیدی بر اساس واحد CFM
• تعداد پره های فن یا پروانه با توجه به میزان هوادهی لازم

نحوه صحیح انتخاب برج خنک کننده
طراحی و انتخاب سیستم‌های برودتی نباید توسط افراد عادی صورت پذیرد بلکه این موضوع باید توسط کارشناس مربوطه صورت پذیرد. مشاور فنی پروژه با داشتن دانش مهندسی موجب انتخاب صحیح و اصولی این تجهیز می‌شود. کارشناس با در نظر گرفتن اصول و اساس طراحی، برج خنک کننده مورد نظر را پیشنهاد نماید. در مرحله انتخاب کولینگ تاور باید جوانب مختلف کمی و کیفی را در نظر گرفت. اصول اصلی در فرآیند انتخاب و طراحی برج خنک کننده انجام محاسبات ظرفیت و تعیین میزان آب مصرفی می‌باشد. محاسبه پارامترهای طراحی همچون راندمان، توان برودتی و برآورد فراهم کردن آب مصرفی از مهمترین بخشهای انتخاب محسوب می‌شود.

در مرحله خرید برج خنک کننده صرفاً استفاده از کاتالوگ مشخصات فنی به هیچ عنوان توصیه نمی‌شود. انتخاب هر ماشین صنعتی از کاتالوگ نباید صرفاً با توجه به ظرفیت آن صورت پذیرد. علاوه بر ظرفیت سرمایشی کولینگ تاور عوامل دیگری نیز بر پارامتر انتخاب و طراحی این تجهیز تأثیرگذار می‌باشد. عوامل جانبی همچون اقلیم محل نصب و شرایط کیفی استاندارد آب تأثیر بسزایی بر خرید و انتخاب صحیح خواهد داشت. بنابراین بهتر است از انتخاب کولینگ تاور به صورت غیرکارشناسی از کاتالوگ مشخصات فنی خودداری نمایید. بهترین گزینه در انتخاب تأسیسات صنعتی استفاده همزمان از کلیه پارامترهای در دسترس طراحی است. مهمترین ابزار طراحی استفاده از نرم افزارهای آنلاین در محاسبات مهندسی و استفاده از کاتالوگ سازندگان سیستم‌های برودتی می‌باشد.

ابعاد و مشخصات برج خنک کننده
انرژی حرارتی دفع شده در برج خنک‌کننده به محیط اطراف سبب سرد‌ شدن سیال خنک کاری می‌شود و از این جهت برج‌ خنک‌کن را نوعی سردکن صنعتی نیز قلمداد می‌کنند. انتقال انرژی در برج خنک کننده از طریق گرمای نهان تبخیر سیال خنک کاری صورت می‌پذیرد و از این رو درصد‌ کمی از حجم در گردش سیال تبخیر‌ شده وارد هوای محیط بیرون می‌شود. سیال خنک‌کاری باید درگردش خود در یک سیکل گرمازا و در عبور از برج‌خنک‌کننده توانایی دریافت میزان قابل توجهی از انرژی را دارا باشد. در واقع توانایی دریافت انرژی در سیال خنک‌کاری تحت عنوان ظرفیت‌گرمایشی‌ویژه مطرح می‌باشد که بهترین سیال در خنک‌کنندگی یک چرخه‌صنعتی آب می‌باشد. انتقال جرمی بخارات حاصل از تبخیر در برج‌خنک‌کننده در صورتی که سیال در گردش از نوع آب باشد سبب افزایش رطوبت نسبی محیط اطراف و تشکیل مه می‌شود.در نتیجه توصیه می‌گردد برج‌خنک‌کننده در محیط بیرون(outdoor) نصب گردد تا هوای داخل محیط قرارگیری به مرور زمان اشباع نشود و راندمان نهایی (Efficiently) افت نداشته باشد.
ابعاد برج خنک کننده در واقع فاکتور اصلی ایجاد سطح مبادله انرژی به شمار می آید . به هر میزان برج خنک کن ابعاد بزرگتری داشته باشد سطح مقطع بزرگتری خواهد داشت و این به معنای انتقال حرارت بیشتر می باشد. ابعاد و اندازه یک کولینگ تاور رابطه مستقیمی با ظرفیت سرمایی یا توان برودتی دارد. برجهای بزرگتر طبیعتاً ظرفیت بیشتری خواهند داشت. امروزه نمونه های از اسکیل بزرگ کاربرد برج خنک کننده را در صنعت در نیروگاه و پالایشگاه ها می توان به راحتی جستجو نمود. در اکثر نیروگاه ها قالباً از برجهای غول پیکر بتنی با سازه هذلولی جهت خنک نمودن حجم بسیار زیادی از آب در ساعت استفاده می شود. در اسکیل کوچک و در ابعاد تقریبی 100 در 100 می توان مشاهده نمود که برجهای خنک کننده کوچک در صنایع کوچک همانند تزریق پلاستیک ، گلاب گیری و عرق گیری استفاده میگردد. مشخصات ابعادی دستگاه های برودتی و ماشین آلات فاکتوری است که همواره در کاتالوگ محصولات شرکت های سازنده می توان آن را مشاهده نمود.

رسوب گرفتگی در برج خنک کننده
رسوب و گرفتگی تجهیزات و قطعات داخلی برج خنک کننده یکی از عمده مسائل اجتناب ناپذیر در کولینگ تاور محسوب می شود که در طی عمر کاری این دستگاه ممکن است به صورت متوالی ایجاد مشکل نماید. در بیشتر انواع برج های خنک کننده اعم از مدار باز - جریان مخالف و همچنین جریان متقاطع بیشتر رسوب گرفتگی به دلیل تبخیر آب و تغلیظ نمک های محلول در آب می باشد. رسوبات تشکیل شده در مدار برج خنک کننده عموماً از جنس آهک بوده و به رنگ سفید و قهوه ای روشن در میان شیارهای پکینگ و قطعات جانبی دیگر تشکیل می شوند. رسوبات آهکی تشکیل شده در بخش های داخلی برج خنک کننده بیشتر به دلیل املاح سنگین آب همچون کلسیم، منیزیم و کاتیون های فلزی و نمکی تشکیل می شود.
راهکارهای اصلی و اساسی در کاهش میزان رسوب پذیری برج خنک کننده
• استفاده از پکینگ مدیا یا پوشال خنک کننده آنتی باکتریال و ضد رسوب همانند پکینگ نت اسپلش
• کاربرد نازل‌ها و افشانک‌های پاشش آب با خاصیت آنتی کلاگ
• استفاده از الیاف نانو پودری و نانو فایبر در بافت اصلی قطعات بدنه
• تزریق آب Make up با کیفیت بالا یا به صورت سختی گیری شده
• تنظیم دقیق بلودان یا تخلیه آب غلیظ از قسمت تشت یا بیسین
• انتخاب برج خنک کننده با سیستم خنک کاری هیبریدی و کاهش میزان تبخیر آب
• عدم کاربری تجهیزات فلزی و کاهش میزان زنگ زدگی و عدم تلفیق مواد رسوبات سنگین ناشی از لوله ها یا اتصالات فلزی
• استفاده از فلیترهای فلزی یا غیر فلزی در بخش ورودی هوای کولینگ تاور که سبب ممانعت از ورود گرد و غبار موجود در هوا می شود

پکینگ برج خنک کننده :

پكينگ برج خنک کننده یا همان پکینگ کولینگ تاور (Cooling Tower) به عنوان سطح انتقال حرارت در برج خنك كننده عمل می کند. در واقع هدف از استفاده پکینگ در برج خنک کننده به حداکثر رسانيدن عملكرد دمايي برج خنك كن (Cooling Tower) مي باشد. با استفاده از مقدار مناسبی از پکینگ می توان راندمان برج را شدت افزایش داد. پكينگ با افزایش سطح تماس آب با هوا زمان مناسب برای کاهش حرارت آب ورودی و خنک شدن آن را فرآهم می کند. قیمت پکینگ برج خنک کننده معمولا حدود 10 تا 20 درصد قیمت یک برج می باشد و به همین دلیل استفاده از آنها اقتصادی می باشد.

استفاده از پکینگ برج خنک کننده در کولینگ تاورها
پکینگ برج خنک کننده (Tower packing) و مواد پرکننده برج ( Tower Fill Materials) در برج های خنک کننده برای ارائه یک سطح بلند برای چگالش و تغلیظ بخار بدون محدود کردن جریان هوا استفاده می شود. پکینگ برج خنک کننده در شکلهای مختلف و براساس کاربرد آن، به صورت یک توده مستحکم تهیه و ساخته میشود. در عمل یک ستون استوانه ای شکل، یک سطح وسیعتر را برای گاز و مایع در یک اسکرابر شبکه ای برای ایجاد تماس فراهم می کند. پکینگ برج خنک کن همچنین در تصفیه آب، تولید آب داغ با تماس مستقیم، اکسیژن سازی، انجماد، جذب، دفع، اصلاح، استخراج، خشک کردن، مخلوط کردن، مزارع پرورش ماهی، فیلتر کردن بیولوژیکی و تصفیه گازهای گلخانه ای استفاده می شود

بسته به کاربرد، اشکال پکینگها ممکن است نامرتب و یا منظم باشد. پکینگ نامرتب یک روش نسبتا ارزان برای افزایش کارایی و ظرفیت برج خنک کننده است. امکانات آن عبارتند از تقطیر بالا، جذب، و بازدهی بهینه؛ نسبت قدرت بالا به وزن؛ و یک ضریب انتقال حرارت ویژه خاص. برخی از محصولات با توجه به قدرت مکانیکی و کارایی قابل مقایسه با حلقه های پال هستند. پکینگ برج خنک کننده شامل پکینگهای ساختاری و توری شکل و همچنین سینی هایی با کارایی بالا و فضای داخلی سفارشی طراحی میشود. پکینگهای دارای ساختار، کارایی بالاتری دارند و افت فشار کمتر از پکینگهای نامرتب یا سینی ها را ارائه می دهند. محصولاتی که از سیم فلزی یا توری پلاستیکی ساخته شده است برای کاربردهایی مناسب است که در آن افت فشار پایین بسیار مهم است. پکینگهای ساختاری سرامیکی برای ارتقاء اختلاط توزیع شعاعی جریانهای مایع و گاز طراحی شده است.

فاکتورهای مهم در ساخت پکینگ برج خنک کننده
در هنگام طراحی برجهای خنک کن یکی از مهمترین فاکتورهایی که باید در نظر گرفته شود انتخاب نوع پکینگ برج خنک کننده میباشد. به این معنی که کیفیت (بخصوص از لحاظ سختی آب موجود) و دمای آب مورد استفاده، آلودگیهای محلی موجود و مهمتر از همه نوع صنعت مورد استفاده باید به دقت بررسی گردند. مقاومت دمایی بالا بدون تغییر شکل و همچنین مقاومت در برابر خوردگی و پوسیدگی، اشعه ماورای بنفش خورشید، قابلیت شستشو با اسید جهت نظافت و جرم زدایی. اینها همه از عواملی هستند که در تهیه و ساخت پکینگهای برجهای خنک کننده باید در نظر گرفته شوند.

با توجه به مصرفی بودن این محصول، در طول عمر مفید برجهای خنک کننده، پکینگ برج خنک کننده به دفعات متعدد نیاز به تعویض خواهد داشت. باید در نظر داشت که با توجه به تماس مستقیم آب با پکینگ ساخت آن با مواد مناسب که مقاومت کافی داشته باشند بسیار ضروری است. اصول طراحی برج خنک کننده بر پایه ی سطح تماس بین آب و هوا می باشد. در نتیجه همواره سطوحی که آب را به لحاظ انتقال حرارت در تماس با هوا قرار می دهند بسیار مورد توجه باید قرار گیرد. این بدین معنی است که انتخاب جنس و نوع پکینگ مدیا نیاز به کارشناسی دارد. اهمیت این بخش به حدی است که از کار افتادن آن به معنی از بین رفتن کارایی کل سیستم می باشد . انتخاب جنس و نوع پکینگ و حتی گام پکینگ و ابعاد پکینگ یکی از وظایف طراحان کولینگ تاور می باشد.

فاکتورهایی که باید در هنگام انتخاب نوع پکینگ کولینگ تاور
1.دمای آب گرم ورودی به برج خنک کننده (توجه داشته باشید که انواع مختلف پکینگ ها قابلیت تحمل دمای مختلفی دارند.)
2.میزان سختی آب در گردش
3.راندمان حرارتی
4.میزان اسیدی یا بازی بودن آب و یا هر سیال دیگر
5.میزان لزج بودن سیال
6.بنابر این مشخصات محیط مورد استفاده و آنالیز سیال در گردش و همچنین بازه ی دمایی این سیال باید مورد بررسی قرار بگیرد. در نهایت می توان با در نظر گرفتن بالاترین راندمان حرارتی , بالاترین عمر مفید و بالاترین سطح ویژه نوع و جنس پکینگ را انتخاب نمود. ذکر این نکته نیز لازم است که در هنگام انجام محاسبه پکینگ برج خنک کننده یک فاکتور بسیار مهم که باید مد نظر قرار داده شود میزان سطح مفید در واحد حجم پکینگ (با واحد مترمربع/متر مکعب) میباشد.

انواع پکینگ برج خنک کننده از نظر شکل هندسی
1.پکینگ فیلم (Film Packing)
در این مدل پکینگ برج خنک کننده، که به آنها پکینگ آبشاری نیز گفته میشود، هدف ایجاد سطح انتقال حرارت توسط ایجاد لایه ها یا فیلم های نازک آب در داخل آنها می باشد . این نوع پکینگ ها از صفحات مورب مواج از متریال PVC یا PP پلی پروپیلن با ضخامت بین 400 تا 500 میکرون تشکیل شده اند. این صفحات با توجه به گام پکینگ در فاصله های معینی از هم بین 12 تا 21 میلی متر قرار می گیرند و با چسب و جوش پلاستیک ثابت می شوند. این مدل از پکینگها غالبا دارای جنس پلی پروپیلن (PP) و یا پلی وینیل کلراید (PVC)میباشند. استفاده از لایه پلیمری در این نوع از پکینگ وهمچنین ایجاد لایه ی نازکی از آب، دلیل نامگذاری آن به پکینگ فیلم است. نکته ی قابل ذکر در مورد پکینگ فیلم پلی پروپیلن اتصالات صفحات آن است. این کار از طریق جوش حرارتی و با کمک دستگاهی به نام جوش اولتراسونیک صورت میگیرد. برای اطمینان از مقاومت مکانیکی به صورت میانگین تعداد بیست هزار نقطه جوش، در هر متر مکعب از پکینگ فیلم، ایجاد میشود. در نقطه مقابل، در پکینگ فیلم از جنس پی وی سی ، اتصالات با کمک چسب انجام میشود. این باعث میشود که در گذر زمان و برخورد مواد شیمیایی، اتصالات ضعیف تر شده و از بین بروند.

2.پکینگ نت اسپلش (Net Splash Packing)
این نوع از پکینگ برج خنک کننده کاربرد بیشتری نسبت به باقی مدلها دارد. به دلیل شکل شبکه ای (توری شکل)، و ایجاد شدن قطرات آب با اسپری شدن روی آن، به نام پکینگ اسپلش نامگذاری شده است. از لحاظ ابعاد استاندارد آن به شکل زیر است.
طول : 90 سانتی متر ، عرض 60 سانتی متر ، ارتفاع 45 سانتی متر. ( توضیح اینکه عرض بلوک قابل سفارشی سازی براساس درخواست خریدار خواهد بود.)

3.پکینگ رندوم اسپلش(Random Splash Packing)
این مدل از پکینگ کولینگ تاور به شکل قطعات کوچک پلاستیکی است. این قطعات را به شکل فله ای داخل برج خنک کننده میریزند. به همین دلیل به آنها پکینگ رندوم (Random) گفته میشود. این نوع از پکینگها کاربرد زیادی ندارند. دلیل اصلی آن هم عدم استفاده مفید از تمام سطوح آن ( به دلیل جریان نامناسب آب) و خیس نشدن تمام سطح پکینگ است. در عین حال برای استفاده آن نیاز است داخل برج خنک کننده توری نصب شود. اینها باعث میشود که این نوع فیلینگ برج خنک کننده طرفدار زیادی نداشته باشد.

4.پکینگ گرید اسپلش (Grid Splash Packing)
این نوع از پکینگها به صورت صفحات مشبک ساخته میشوند. این صفحات مشبک را روی هم میچینند تا بلوک پکینگ ساخته شود. پکینگ گرید اسپلش در مکانها و کاربردهایی که آلودگی آب بسیار بالا است استفاده میکنند. برای مثال در صنایعی مانند تولید فولاد و آهن، کارخانجات تولید روغن و برای استفاده از آب دریا میتوان نام برد.

5.پکینگ اسپلش وی بار (V-Bar Splash Packing)
نوع Splash V-Bar پکینگ برج خنک کننده را به صورت پروفیلهایی با شکل V و دارای سوراخ میسازند. نصب آنها نیز به شکل افقی در داخل برج خنک کن و با فاصله هایی معین انجام میشود. از این مدل نیز در آبهای با آلودگی بالا استفاده میشود. ایراد استفاده ازاین نوع پکینگ کولینگ تاور این است که ارتفاع زیادی نیاز دارد تا بهترین بازدهی را داشته باشد.

خصوصيات پکینگ مناسب در برج خنک کننده
1.در مقابل عوامل شيميايي موجود در آب مقاوم باشد.
2.در برابر خوردگی مقاوم باشد.
3.زمان مناسبی براي ايجاد فيلمی از آب گرم جهت تبخير ايجاد نمايد.
4.در مقابل درجه حرارت آب گرم تا 50 درجه سانتيگراد مقاوم باشد.
5.كمترين افت فشار استاتيك را در برابر جريان هوا داشته باشد.

پکینگ برج خنک کننده استاندارد و مناسب

جنس پکینگها از نوع پلی پروپیلن (PP) و پی وی سی (PVC) میباشد که اغلب نوع دوم بیشترین کاربرد را دارد. پكينگ های برج خنک کننده شرکت فراب زیست فراز از بهترین نوع ورقه های پلیمری PP ، PE ,PVC و … تولید می شوند. و با استفاده از افزودنی های خاص، از نظر مشخصات فیزیکی، ضربه پذیری، استحکام کششی ، مقاومت دمایی و… منطبق با روشهای تست استاندارد ASTM و استاندارد (CTI) BulletinSTD-136 مي باشد. افزون بر اين در برابر اشعه ماوراء بنفش و رشد باکتری، ازجمله باکتری لژیونلا (Legionella) که اغلب در منابع آب طبیعی، آب های راکد، چشمه های آب گرم و باتلاق ها وجود دارد، مقاوم می باشند.

مقایسه پکینگ برج خنک کننده PVC و PP
پکینگ برج خنک کننده PVC در مقایسه با مدل PP دارای مزایا و معایبی میباشد. از جمله برتری های نوع PVC نسبت به مدل PP در بالاتر بودن سطح ویژه آن است. در واقع به سطح موثر صفحات یا ورق های انتقال حرارت در واحد حجم سطح ویژه می گویند. حال با توجه به گام پکینگ برج خنک کننده های PVC ، از رنج 12 میل تا 19 میل ، سطح ویژه ی این پکینگ ها از 70 تا 300 متر مربع بر متر مکعب متغیر است . لازم به ذکر است که گام پکینگ حد فاصل بین صفحات داخل پکینگ می باشد. در نتیجه هرچه گام پکینگ برج خنک کن کمتر باشد سطح ویژه انتقال حرارت بیشتر خواهد بود و بنابراین تعداد صفحات انتقال حرارت بیشتری در حجم معین می توان جمع آوری کرد. ولی این گام به لحاظ انسداد در بین صفحات از یک حد معینی نباید پایین تر باشد. به دلیل اینکه بعد از مدتی صفحات انتقال حرارت مسدود می شود و راندمان برج افت خواهد کرد. به علاوه اینکه باید در نظر داشت که در بیشتر پروژه ها محدودیت فضای کولینگ تاور یک فاکتور بسیار مهم در طراحی آن است. بنابراین طراحان با در نظر گرفتن دیگر پارامتر ها به دنبال اجرای پکینگ هایی با سطح ویژه بیشتری هستند . بهترین راندمان و بازدهی به پکینگ مدیای گام 14 که فاصله ی صفحات 14 میلی متر متعلق است و سطح ویژه این نوع پکینگ نزدیک 270 متر مربع بر متر مکعب است.

پکینگ اسپلش برج خنک کننده از لایه لایه های بند و میله های پلاستیکی تشکیل شده است. هنگام برخورد آب با سطوح آن، آب به شکل قطرات بسیار ریز پخش می شود. واضح است که هر چه میزان قطرات ریز تری ایجاد شود سطح تماس و زمان بیشتری نیز ایجاد خواهد شد. پکینگ های اسپلش قبلا از چوب ساخته میشد اما با گسترش مواد پلیمری در این صنعت امروزه با جنس پی وی سی و انواع مختلف آن ساخته می شود. در پکینگ اسپلش با ایجاد تکرار در برخورد آب با میله ها زمان تماس میان آب و هوا نیز بیشتر میشود. این امر موجب میشود انتقال حرارت بیشتر انجام بگیرد. قطرات نیز با ریزش به پایین و برخورد بیشتر با میله ها میتوانند خنک شوند. به همین دلیل برخورد های مکرر است که امکان تجمع رسوب در پکینگ اسپلش به کمترین مقدار خواهد رسید. این نوع از پکینگ های برج خنک کننده در مقابل آب با سختی زیاد نیز مقاومت بالاتری داشته و قابلیت اطمینان بیشتر دارد.

پکینگ اسپلش برج خنک کننده

در برج های خنک کننده ای که از مدل پکینگ اسپلش بار و میله استفاده می کنند حرکت آب همیشه به سمت پایین است. بنابراین پکینگ در جهت افقی قرار میگیرد و در این سمت هیچ گونه مقاومتی در مقابل جریان هوا ایجاد نمی کند. بنابراین پکینگ های اسپلش میله ای بیشتر در برج های خنک کننده جریان متقاطع قرار می گیرد. زیرا جریان هوا به صورت افقی و جریان آب به صورت عمودی است. بار ها و میله ها باید حتما به شکل تراز نصب شود. اگر میله ها تراز نباشند آب به یک جهت جریان پیدا میکند و امکان قطره ای شدن و انتقال حرارت از بین خواهد رفت. هوا همیشه تمایل دارد از نقاطی عبور کند که کمترین مقاومت در مقابل جریان آن ایجاد شود ، در نتیجه توزیع آب هم باید در تمام مراحل ریزش درون برج خنک کننده به صورت یکدست انجام شود. پکینگ برج خنک کننده اسپلش برای صنایعی که آب با سختی زیاد و بی کیفیت دارند مناسب است. وقتی آب با برخورد به پکینگ به شکل قطره در میآید، در نتیجه جایی برای جمع شدن رسوب وجود نخواهد داشت. بنابراین کیفیت مدل اسپلش در این مکانها و با وجود آب بی کیفیت از بین نخواهد رفت.
